工具仕様

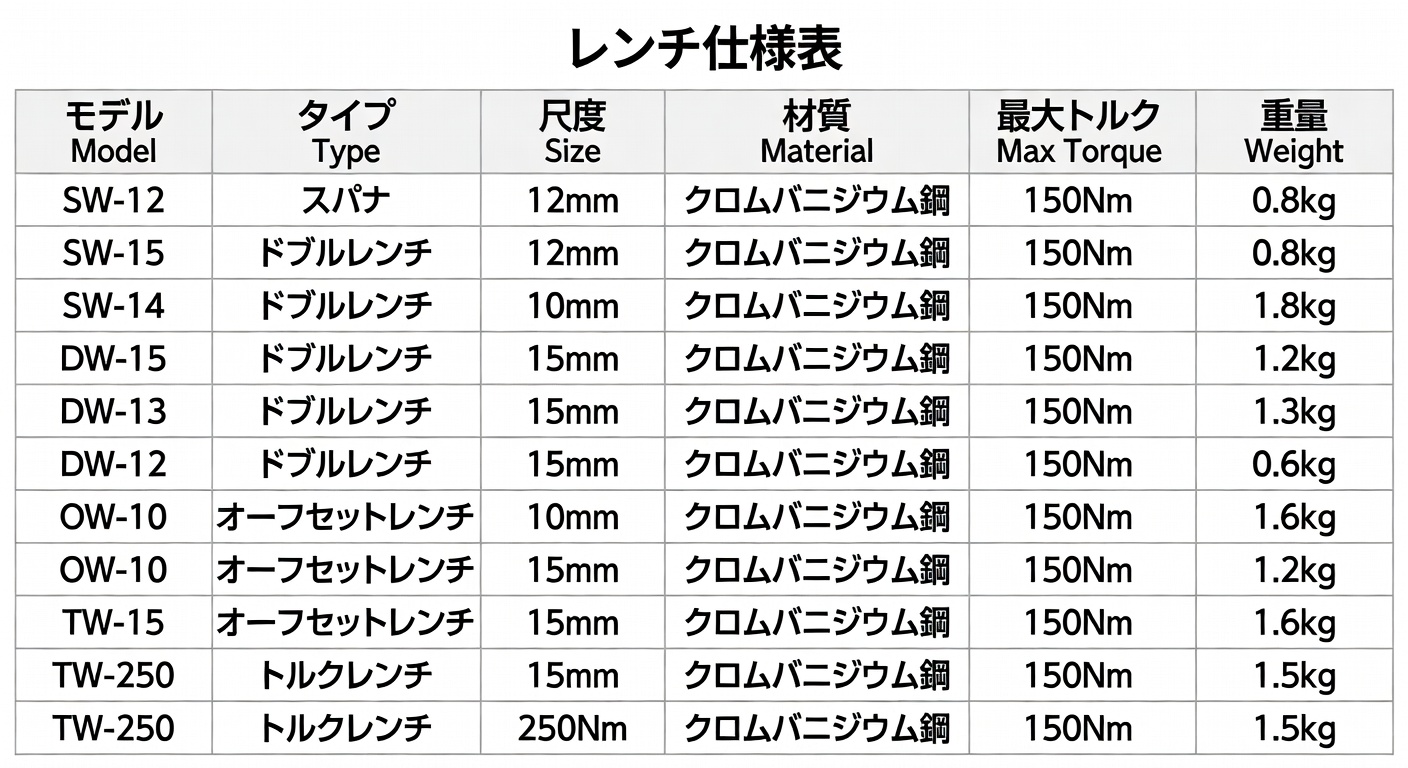

▲ スパナ・レンチ寸法参照図

▲ トルク仕様チャート

シリーズ	サイズ範囲	材質	硬度 (HRC)	表面仕上げ	適合規格
コンビネーションスパナ	6〜32mm	Cr-V鋼 (40Cr)	38〜45 HRC	鏡面仕上げ	JIS B 4630
トルクレンチ（アナログ）	10〜350N·m	Cr-Mo鋼	40〜48 HRC	つや消しクロム	ISO 6789-1
トルクレンチ（デジタル）	5〜200N·m	Cr-Mo鋼	40〜48 HRC	ブラックリン酸塩	ISO 6789-2
六角レンチ	1.5〜19mm	S2鋼/Cr-Mo鋼	52〜58 HRC	ブラックリン酸塩	DIN 911
プライヤー類	5"〜12"	Cr-V鋼	50〜58 HRC（先端）	鏡面仕上げ	DIN ISO 5746

※ 精度は常温（20±2℃）での測定値です。使用環境により誤差が生じる場合があります。

ドライブ	サイズ範囲	素材	最大トルク	壁厚	規格
1/4" (6.35mm)	4〜13mm	Cr-Mo 40CrMo4	40N·m	標準	DIN 3124
3/8" (9.52mm)	8〜24mm	Cr-Mo 40CrMo4	150N·m	標準	DIN 3124
1/2" (12.7mm)	10〜36mm	Cr-Mo 40CrMo4	350N·m	標準/薄型	DIN 3124
3/4" (19.05mm)	22〜55mm	Cr-Mo 40CrMo4	1000N·m	標準	DIN 3124
1" (25.4mm)	30〜80mm	Cr-Mo 42CrMo4	2500N·m	標準/重作業	DIN 3124

※ ソケットの嵌合精度は DIN 3120/3124 に準拠。表面硬度 58〜62 HRC。

カテゴリ	把持範囲	素材	繰り返し精度	締付力	使用温度
精密クランプ（標準）	0〜80mm	A7075アルミ	±0.010mm	3〜8kN	-20〜120℃
精密クランプ（大型）	0〜160mm	S45C鋼	±0.015mm	5〜15kN	-20〜150℃
マシンバイス 100mm	0〜100mm	鋳鋼 GGG70	±0.005mm	15kN	-10〜80℃
マシンバイス 150mm	0〜150mm	鋳鋼 GGG70	±0.005mm	20kN	-10〜80℃
検査治具ベース	—	FC250鋳鉄	±0.003mm	—	15〜30℃

Cr-V鋼

40Cr / 50CrV4

抗張力 1000〜1200 MPa
硬度 38〜58 HRC
使用：スパナ・プライヤー

Cr-Mo鋼

40CrMo4 / 42CrMo4

抗張力 1200〜1400 MPa
硬度 40〜62 HRC
使用：ソケット・トルクレンチ

S2鋼

DIN 1.2006

抗張力 1400 MPa以上
硬度 52〜58 HRC
使用：六角レンチ

A7075アルミ

JIS A7075

密度 2.81 g/cm³
強度 503 MPa
使用：軽量フィクスチャ
